Dit ondergrondse infiltratiebassin werd in 2026 aangelegd in Moisenay (77950), Seine-et-Marne, in het kader van de bouwrijpmaking van een woonwijk met 17 kavels. Het bouwwerk, uitgevoerd met OPTIBOX-modules van Nidaplast, heeft een nuttig opslagvolume van 41 m³ in één enkele laag — constructiehoogte 0,66 m — over een voetafdruk van 27 m × 2,4 m (64,8 m²). Restitutie van het regenwater vindt plaats via infiltratie in de bodem, met een geregeld debiet van 1 l/s. Het bouwwerk wordt overdekt door een éénrichtingsrijweg die de woonwijk ontsluit.
2026
Jaar van realisatie
41 m3
Opslagcapaciteit
Chaussée
Type afdekking
Projectcontext — hemelwaterbeheer voor een nieuwe woonwijk

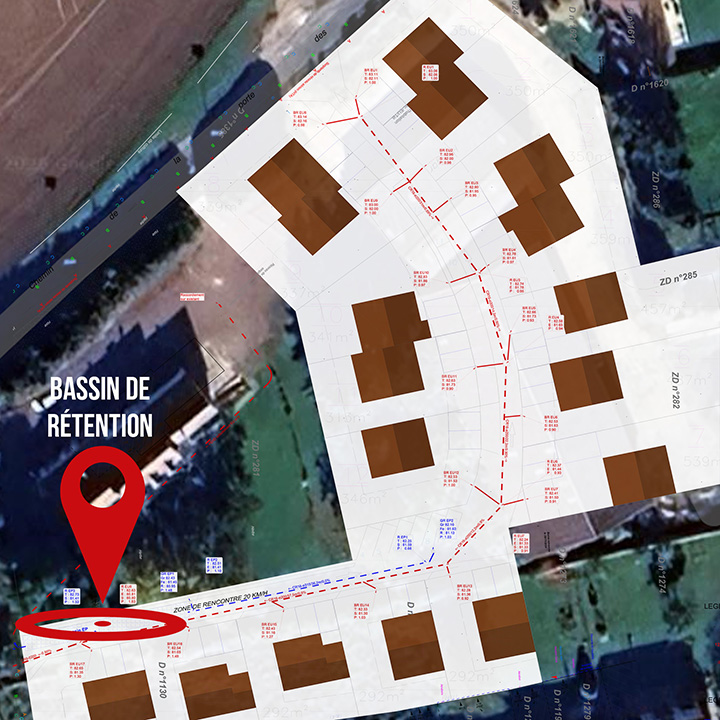

In het kader van de bouwrijpmaking van de woonwijk in Moisenay heeft de uitvoerend engineer een ondergronds infiltratiebassin voorgeschreven voor de afvoer van regenwater van de daken en wegen van het toekomstige woongebied.
De voornaamste randvoorwaarde: het bouwwerk realiseren binnen een zeer langgerekte en smalle bouwenvelop — volledig onder een éénrichtingsrijweg. Deze configuratie, gebruikelijk bij peri-urbane woningbouwprojecten, vereist een opslagmodule met geringe constructiehoogte die in staat is verkeersbelasting (VL) te dragen terwijl het nuttige volume toereikend blijft.
De OPTIBOX, met een constructiehoogte van 0,66 m bij één laag en een kortetermijnweerstand tegen verticale druk van meer dan 420 kPa (NF EN 17150), voldeed exact aan deze eisen. In Nederland is de toepassing van dergelijke infiltratievoorzieningen verankerd in de zorgplicht van gemeenten en waterschappen voor hemelwater, zoals vastgelegd in de Omgevingswet.
Technische gegevens — een infiltratiebassin met geregeld debiet
Het bouwwerk functioneert als infiltratiebassin met een debietsregelaar van 1 l/s, die de afvoer naar het afwaartse net beperkt tijdens regengebeurtenissen. De gehanteerde calepinage levert een totaal nuttig volume van 40,7 m³.
Geometrie en calepinage
De lineaire veldomstandigheid heeft geleid tot een bassinafmeting van 27 m × 2,4 m, enkelvoudige laag, met een constructiehoogte van 0,66 m. Deze langgerekte geometrie — geschikt voor de beschikbare bouwenvelop langs de rijweg — illustreert het vermogen van OPTIBOX om atypische voetafdrukken te bedienen waar omvangrijkere oplossingen niet passen.
Het bouwwerk is volledig omhuld met een geotextiel van 300 g/m², dat fijne bodemdeeltjes weert en de doorlaatbaarheid van de structuur gedurende de volledige levensduur behoudt. Bij kleirijke ondergronden of een hoge grondwaterstand — zoals frequent voorkomend in de Nederlandse delta — wordt vooraf een infiltratietest (Omgevingsplan / RAW-bestek) uitgevoerd om de dimensionering te valideren.
Technische kenmerken van het geplaatste product
Afmetingen modules:
1.200 x 600 mm.
Modulehoogte:
660 mm.
Opslagcapaciteit:
≥ 95 %.
Materiaal:
Gerecycled polypropyleen — recyclebaar
Optibox
Het Optibox-systeem, met een holle ruimte van 95%, vertegenwoordigt een nieuwe generatie SAUL-structuren met driedimensionale verspreiding. Het zorgt voor de tijdelijke opslag van regenwater en maakt de aanleg mogelijk van ondergrondse, openbare of private constructies die controleerbaar en gemakkelijk hydraulisch te reinigen zijn.
Bekijk het productbladVerloop van de werkzaamheden
Voor elk ondergronds bouwwerk stelt ons team Studies & Dimensionering de technische tekeningen en het calepinage-plan op, afgestemd op uw project.
1. Grondverzet en voorbereiding

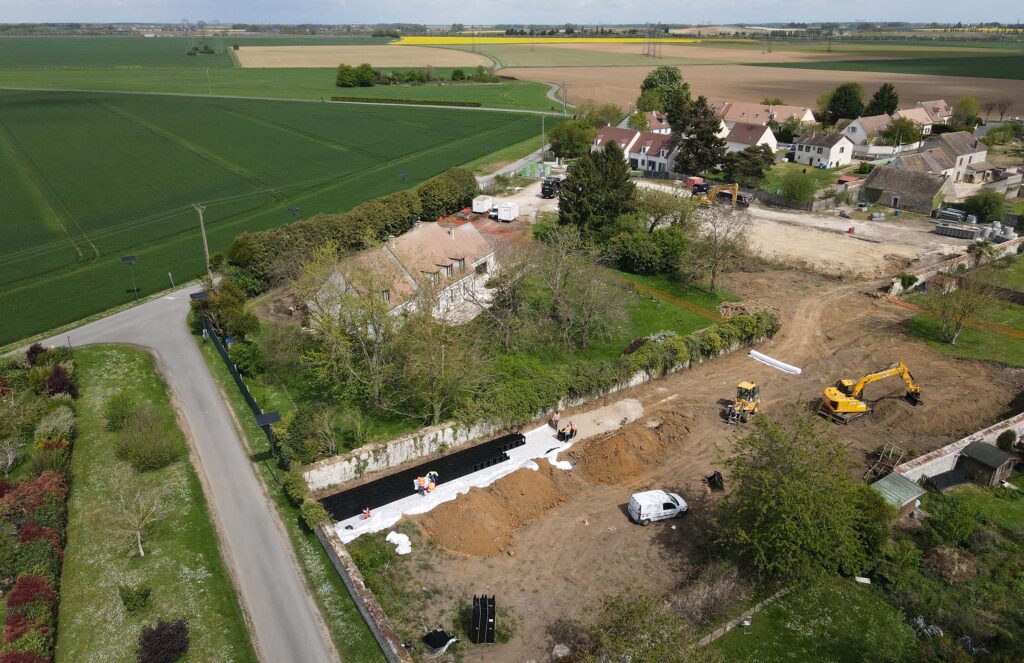

De werkzaamheden vonden plaats op een terrein aan de westzijde van de woonwijk, begrensd door een historische stenen muur. De bouwput werd uitgegraven op de breedte van het bassin, met een beveiligde werkruimte van 0,50 m rondom de omtrek, conform de plaatsingsvoorschriften van OPTIBOX.
2. Geotextiel en plaatsing van de modules

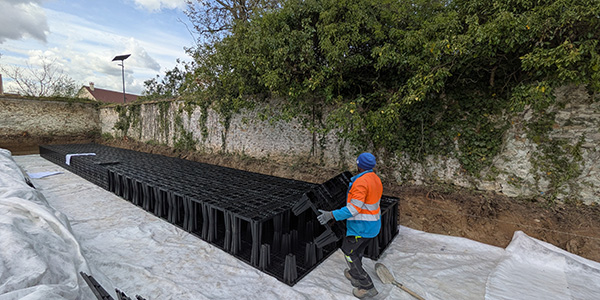

Een bedzandlaag en een geotextiel van 300 g/m² werden aangebracht op de bodem van de bouwput voorafgaand aan de plaatsing van de modules. De OPTIBOX-halfmodules werden vervolgens laag voor laag geplaatst volgens het calepinage-plan van het technisch team van Nidaplast. Er zijn geen gereedschappen vereist: het geïntegreerde vergrendelsysteem maakt handmatige vergrendeling mogelijk, wat de plaatsingstijd in deze smalle sleuf aanzienlijk heeft verkort. De geïntegreerde handgrepen vereenvoudigden de manipulatie van de halfmodules, ook op de bodem van de smalle bouwput.
3. Afsluiting en hydraulische aansluitingen
De OPTIBOX-perifere platen sloten het bouwwerk aan alle zijden. Twee aansluitputten werden boven- en benedenstrooms aangesloten, inclusief de debietsregelaar van 1 l/s aan de uitlaat. Het geotextiel werd vervolgens teruggevouwen over de bovenzijde van de modules vóór het terugvullen.
4. Afdekking — onder éénrichtingsrijweg
Het bouwwerk wordt overdekt door een rijwegconstructie die de 17 kavels ontsluit. De toelaatbare permanente belasting van de OPTIBOX (>40 kPa langetermijn, veiligheidsfactor ×2 geëxtrapoleerd naar 50 jaar) en de maximale afdekdiepte van 2 m voldoen ruimschoots aan de eisen van een woningbouw-rijweg voor licht verkeer.
Belangrijkste aandachtspunten van de projectleider
Geometrische aanpasbaarheid — de calepinage van 27 m × 2,4 m toont dat OPTIBOX bouwenveloppen kan bedienen die grootformaatmodules niet kunnen invullen.
Snelle uitvoering — het ontbreken van clips of speciaal gereedschap stond een standaard VRD-ploeg toe het bouwwerk te plaatsen zonder specifieke opleiding.
Compatibiliteit onder rijweg — de mechanische weerstand van het module (>420 kPa kortetermijn) is gedimensioneerd voor verkeersbelasting bij licht verkeer, inclusief verdichting van de terugvullagen.
Traceerbaarheid van het ontwerp — de calepinage-studie van Nidaplast biedt de projectleider en het VRD-bedrijf een nauwkeurig plaatsingsplan, een referentiedoorsnede en een volledige materiaallijst vanaf de aanbestedingsfase.
NIDAPLAST REALISATIE — OPTIBOX
Project: Ondergronds infiltratiebassin — SAUL tridimensionale diffusie — onder rijweg
Woonwijk: 17 kavels — Moisenay (77950), Seine-et-Marne, Frankrijk
Product: OPTIBOX Nidaplast — ondergrondse hemelwateropvang, tridimensionale diffusie
Bassintype: Infiltratiebassin met geregeld debiet (1 l/s)
Nuttig volume: 40,7 m³ — Voetafdruk: 27 m × 2,4 m — Oppervlak: 64,8 m²
Lagen: 1 — Constructiehoogte: 0,66 m
Geplaatste modules: 181 halfmodules + 99 perifere platen
Geotextiel: 203 m² à 300 g/m²
Context: Smalle lineaire bouwenvelop, afdekking onder rijweg voor licht verkeer
Kenmerk: Gereedschapsvrije montage, geïntegreerd vergrendelsysteem
Fabrikant: Nidaplast — Fresnes-sur-Escaut, Hauts-de-France, Frankrijk
Norm: NF EN 17150 — Drukweerstand >420 kPa (kortetermijn)
Regelgeving NL: Omgevingswet — zorgplicht hemelwater — afstemming waterschap vereist
