Lichtgewicht ophoogmateriaal Nidaplast RA voor de stabilisatie van de nieuwe overstort en de bescherming van de bevolking tegen overstromingen
Om de duurzaamheid en veiligheid van de Toddbrook-dam, gelegen in Derbyshire (Verenigd Koninkrijk), te waarborgen, werd 240 m³ Nidaplast RA600 honingraatblokken toegepast. Deze lichtgewicht ophoogoplossing werd door ontwerpbureau ARUP gekozen om de laterale gronddruk op de gewapende betonnen wanden van de nieuwe overstort te beperken, terwijl tegelijkertijd een uitstekende prestatie wordt geleverd in natte en verzadigde bodemomstandigheden.
240 m³
lichtgewicht ophoogmateriaal
6
lagen honingraatblokken
2025
uitvoeringsjaar
Rehabilitatie van de Toddbrook-dam: context, hydraulische risico’s en veiligheidsuitdagingen
Modernisering van een kritisch waterbouwkundig kunstwerk na extreme weersomstandigheden
In augustus 2019 veroorzaakten hevige regenval en extreme weersomstandigheden ernstige schade aan de hulpoverstort van de Toddbrook-dam. Het incident leidde tot de noodzakelijke evacuatie van 1.500 inwoners van de stad Whaley Bridge om een potentiële ramp te voorkomen. Uit technische analyses bleek dat de bestaande constructie, hoewel wettelijk conform, in de loop der tijd was verslechterd en ontwerpfouten vertoonde.

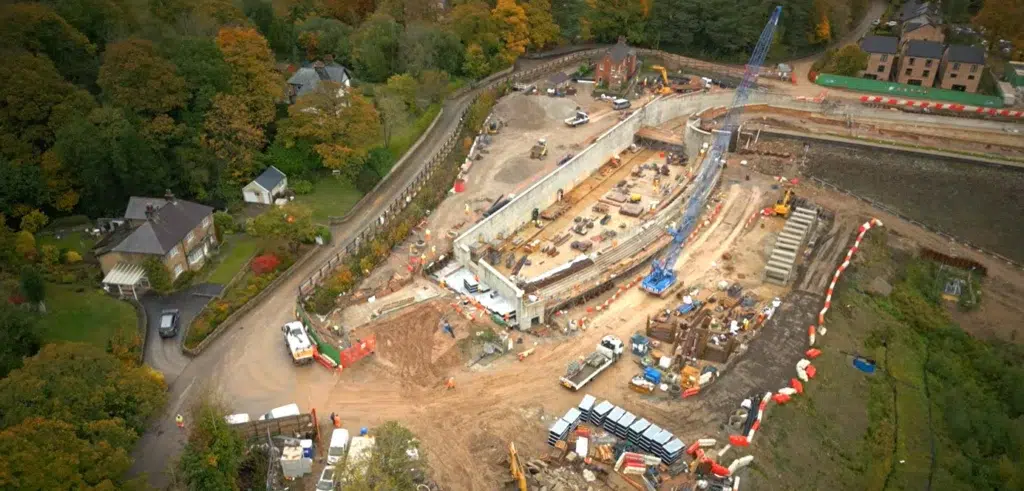

Om het gebied duurzaam te beveiligen, startte de Canal & River Trust een grootschalig structureel versterkingsprogramma, waaronder de aanleg van een nieuwe zijoverstort van 200 meter lengte.
Technische doelstellingen van de opdrachtgever voor de stabilisatie van de dam (Canal & River Trust)
Het technische bestek stelde strikte eisen om de stabiliteit van de nieuwe constructie te garanderen:
Verminderen van horizontale en verticale drukken op de betonnen wanden van de overstort.
Beperken van de totale structurele belastingen in de directe omgeving van de dam.
Toepassen van een oplossing die volledig geschikt is voor natte bodemcondities, functionerend in verzadigde of overstroombare zones.
Snelle en veilige uitvoering om te voldoen aan een complex renovatie- en rehabilitatieplanning.
Nidaplast RA: toegepaste lichtgewicht ophoogoplossing in een nat gebied
Nidaplast RA600: hoogwaardig lichtgewicht ophoogmateriaal voor waterbouwkundige toepassingen
De gekozen oplossing is Nidaplast RA600, een ultralichte honingraatstructuur vervaardigd uit geëxtrudeerd polypropyleen. Met een holle ruimte van 95% vervangt dit systeem traditioneel zwaar ophoogmateriaal (ongeveer 2 ton/m³) door een oplossing met een volumieke massa van slechts 45 kg/m³. Deze extreme gewichtsreductie vermindert aanzienlijk de belasting op de overstortwand en verlengt daarmee de levensduur van de constructie.
In tegenstelling tot andere materialen biedt Nidaplast RA een cruciaal voordeel voor dit project: de rigide hexagonale structuur laat water vrij door het materiaal bewegen. Hierdoor wordt de constructie niet blootgesteld aan opwaartse krachten (wet van Archimedes). Bij een plotselinge stijging van het waterpeil in het reservoir blijft het ophoogmateriaal stabiel en op zijn plaats, zonder verlies van volumieke massa of prestaties.
✅ Aanzienlijke gewichtsreductie: zeer laag eigen gewicht beperkt de druk op gevoelige constructies.
✅ Ongevoelig voor water: ideaal voor frequente nat-droogcycli in waterbouwkundige toepassingen.
✅ Hoge mechanische sterkte: RA600 biedt een toelaatbare permanente druksterkte van 85 kPa (8,5 ton/m²).
✅ Duurzame oplossing: 100% recyclebaar materiaal, geproduceerd in Frankrijk.
✅ Flexibele toepassing: eenvoudig op maat te snijden op de bouwplaats voor complexe geometrieën van de overstort.
Technische kenmerken van het lichtgewicht ophoogmateriaal Nidaplast RA600
Afmetingen van de blokken:
2400 x 1200 mm.
Blokhoogte:
520 mm.
Volumieke massa:
45 kg/m³.
Materiaal:
100% recyclebaar polypropyleen
Nidaplast RA
De Nidaplast RA lichtgewicht ophogingen zijn ultralicht en sterk. Deze honingraatstructuren vormen de aanbevolen oplossing voor de aanleg van een landschappelijke ophoging, een wegophoging of een ophoging in de bouw.
Bekijk het productbladAanleg van lichtgewicht ophoogmateriaal in natte omstandigheden: uitvoeringsfasen
De plaatsing van 160 honingraatblokken werd geoptimaliseerd om een homogeen mechanisch gedrag van de volledige constructie te garanderen.
1. Voorbereiding
Levering en controle van de blokken, gevolgd door het aanbrengen van een anti-verontreinigend geotextiel van 300 g/m².

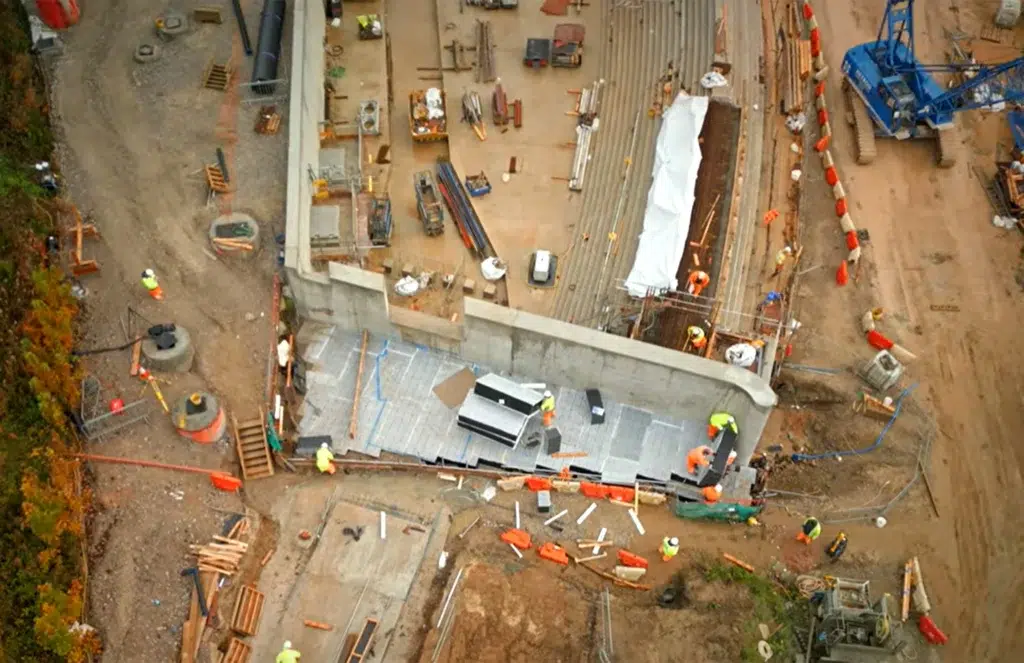

2. Plaatsing van de blokken
Installatie van zes opeenvolgende lagen met verspringende voegen voor maximale stabiliteit.

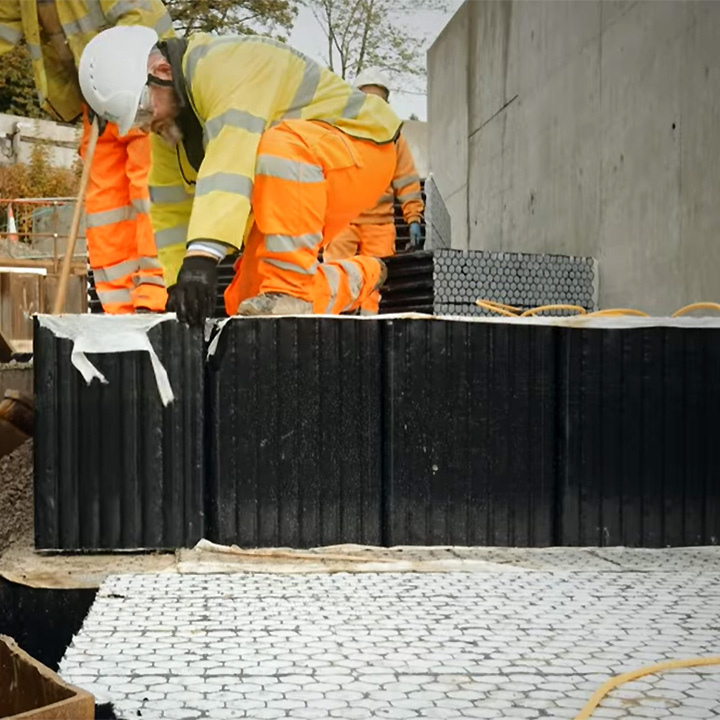

3. Aanpassingen

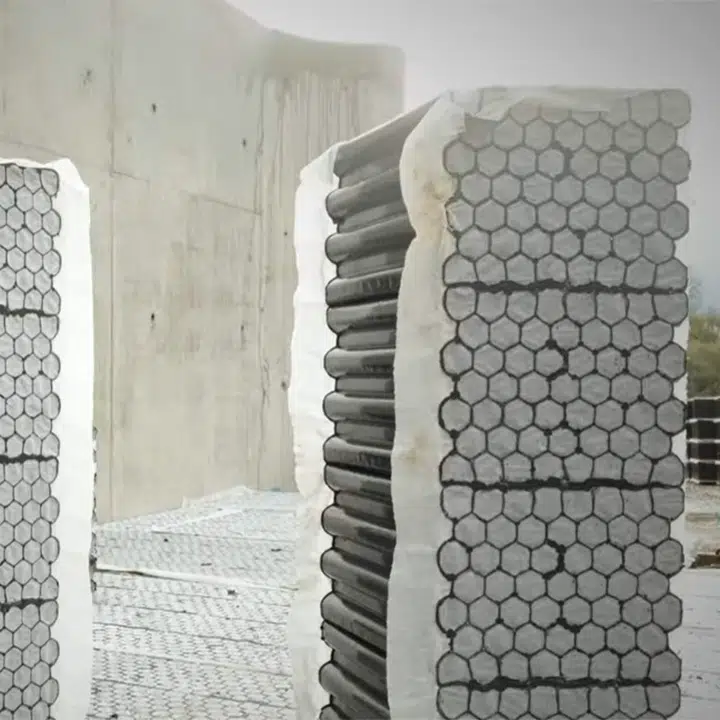

Nauwkeurig op maat snijden van de blokken op de bouwplaats om onregelmatige zones te volgen.
4. Afwerking
Eindcontrole van de hoogtes, afdekking met geotextiel en definitieve aanvulling.
Bekijk de uitvoering in video
Resultaten: veiligheid, efficiëntie en prestaties van het lichtgewicht ophoogmateriaal
Het gebruik van Nidaplast RA600 lichtgewicht ophoogmateriaal binnen dit grootschalige waterbouwkundige project levert directe voordelen op:
Verhoogde veiligheid voor de benedenstrooms gelegen bevolking dankzij een stabiele en duurzame constructie.
Langdurige bescherming van de overstortwand tegen laterale overdrukken.
Uitstekende prestaties in natte gebieden, zelfs bij sterke schommelingen van het waterpeil.
Optimalisatie van de uitvoeringsplanning dankzij lichte, handmatig verplaatsbare en eenvoudig te installeren blokken.
Heeft u een project in een nat gebied of op samendrukbare bodems? Neem contact op met een Nidaplast-expert
