Hydraulische transparantie in de uiterwaard van de Seine dankzij Nidaplast RA-blokken
In het kader van het Grand Paris Express-project werd een lichtgewicht en hydraulisch transparante ophoging gerealiseerd met Nidaplast RA honingraatblokken voor de aanleg van de perrons van het toekomstige station Les Ardoines, gelegen in de uiterwaard van de Seine.
Deze oplossing maakt vrije waterafvoer mogelijk tijdens hoogwater en biedt tegelijk een hoge mechanische weerstand voor spoorweginfrastructuur.
2600 m3
licht ophoogvolume
Uiterwaard van de Seine
overstromingsgebied volgens PPRi
RER C
verbreding van de perrons
Projectcontext en Uitdagingen
Bouwen in een overstromingsgebied: een technische uitdaging
Het toekomstige station Les Ardoines, gedeeld door RER C en Lijn 15 Zuid, vereiste een nieuwe onderdoorgang en het verbreden van de perrons (van 4 m naar 10 m).
Omdat het station zich midden in de actieve overstromingsvlakte bevindt, moest strikt worden voldaan aan de eisen voor hydraulische transparantie uit het PPRi.
Doelstellingen van de Opdrachtgever
Het bestek vroeg om een oplossing die:
- het natuurlijke overstromingsgebied behoudt,
- de vrije stroming van de Seine niet belemmert,
- voorkomt dat een traditionele grondophoging het water blokkeert,
- een mechanisch stabiele basis biedt onder spoorconstructies.
Oplossing met Nidaplast
Nidaplast RA honingraatblokken: lichtgewicht en hydraulisch transparant ophoogmateriaal
In totaal werd 2.600 m³ Nidaplast RA-blokken toegepast ter vervanging van een traditionele ophoging.
De honingraatstructuur (95% holle ruimte) laat water vrij door de ophoging stromen en garandeert zo een volledige hydraulische transparantie.
Voordelen in deze context:
- Hydraulische transparantie: water kan vrij fluctueren in de cellen zonder drukopbouw
- Sterke gewichtsreductie ten opzichte van grond of GNT
- Hoge druksterkte
- Uitstekende drainage en tijdelijke waterbuffering tijdens hoogwater
- Conform de regelgeving voor bouwen in overstromingsgebieden
Technische Gegevens
Afmetingen blokken:
2400 x 1200 mm.
Celhoogte:
520 mm.
Doorlatendheid:
≥ 95 %.
Materiaal:
Polypropyleen met 60% recyclaat
Nidaplast RA
De Nidaplast RA lichtgewicht ophogingen zijn ultralicht en sterk. Deze honingraatstructuren vormen de aanbevolen oplossing voor de aanleg van een landschappelijke ophoging, een wegophoging of een ophoging in de bouw.
Bekijk het productbladUitvoering
1. Voorbereidende werkzaamheden
Verplaatsing van de onderdoorgang onder de spoorlijnen (mei 2018)

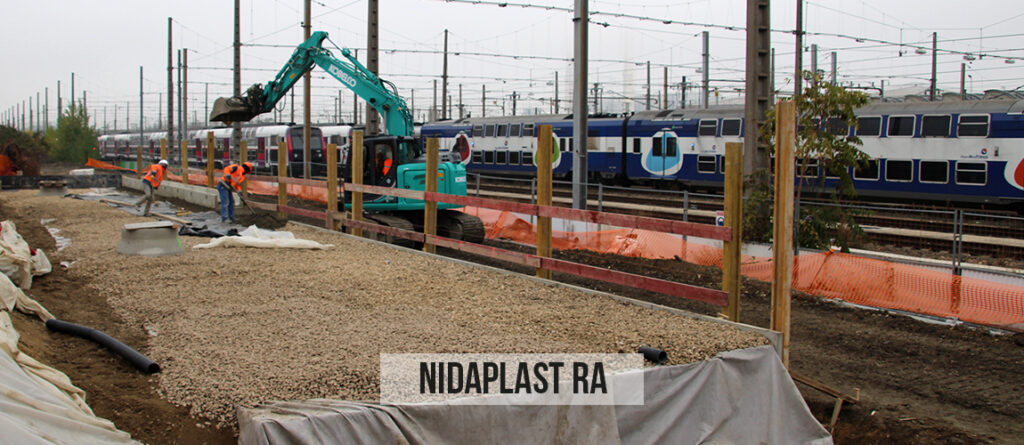

2. Plaatsing van Nidaplast RA
Geleidelijke plaatsing van RA-blokken om een transparante ophoging onder de toekomstige perrons te vormen
3. Afwerking
Afwerking en aanleg van de toegangen (juni 2018 – januari 2019)
Volledige verbreding van de RER C-perrons (oktober 2018 – augustus 2019)
Ingebruikname van de onderdoorgang en verwijdering van de tijdelijke passerelle (begin 2019)
Bekijk de plaatsingsvideo
Resultaten en Voordelen
- Ophoging volledig hydraulisch transparant
- Effectief beheer van hoogwater dankzij de honingraatstructuur
- Stabiele perrons volgens spoorwegnormen
- Duurzame en esthetisch uniforme uitvoering, gewaardeerd door omwonenden en diensten
