Remblai allégé sur ouvrage d’Art

Réduction des poussées latérales et gestion de l’eau sur un ouvrage d’art

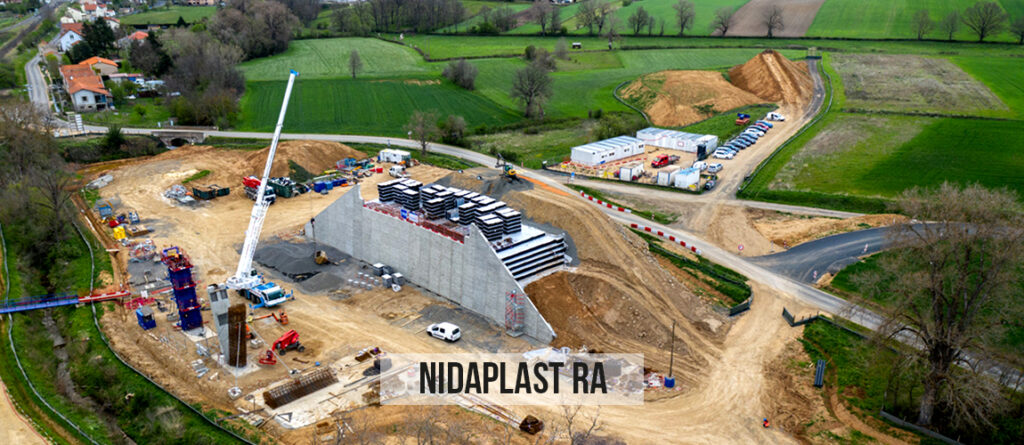

Découvrez comment les blocs alvéolaires Nidaplast RA ont permis de réaliser un remblai allégé performant sur les culées du viaduc de la Leuge, en Haute-Loire (43).
Une solution innovante qui combine résistance mécanique, légèreté et gestion optimale des eaux, tout en limitant les poussées latérales sur les structures.

10 mètres

Hauteur des culées

6000 m3

Volume de remblai allégé

100 m3

posés par homme/jour

Contexte et enjeux du projet

Limiter les poussées latérales et verticales sur les culées d’un viaduc

Lors de la conception d’un ouvrage d’art, les équipes d’ingénierie doivent anticiper de nombreux paramètres :

efforts appliqués sur la structure,
poussées de terres,
tassements différentiels
comportement du sol support.

Dans le cas du viaduc de la Leuge, construit à proximité d’une rivière sujette aux crues et aux remontées de nappes, les risques liés à l’eau étaient particulièrement critiques.

Contraintes techniques identifiées :

Risques de saturation des remblais traditionnels (terre, GNT, sable)
Nécessité de limiter les poussées latérales sur les culées
Gestion du ruissellement et drainage vertical en période de fortes pluies
Délais de mise en œuvre serrés

Solution mise en œuvre avec Nidaplast

Blocs alvéolaires Nidaplast RA – remblai allégé en polypropylène

Les blocs Nidaplast RA ont été retenus pour leur faible densité (50 fois plus légers qu’un remblai classique) et leur forte résistance mécanique.
Constitués à 95 % de vide, ils agissent comme un remblai drainant et transparent à l’eau, réduisant ainsi les contraintes exercées sur les structures.

Avantages dans ce contexte de réalisation :

Allègement significatif des culées et limitation des poussées latérales
Drainage naturel grâce à la structure alvéolaire : l’eau fluctue librement dans les alvéoles
Haute résistance mécanique : 500 kPa en compression simple
Facilité de pose : blocs manuportables, sans connexion, ni compactage nécessaire

Caractéristiques techniques du produit posé

Hauteur des blocs

520 mm

Dimensions des blocs :

2400 x 1200 mm

Poids d'un bloc :

60 kg

Masse volumique sèche :

40 kg/m3

Matière :

Polypropylène recyclable.

Nidaplast RA

Les remblais allégés Nidaplast RA sont ultra légers et résistants. Ces structures alvéolaires sont la solution recommandée pour la réalisation d’un remblai paysager, d’un remblai routier ou d’un remblai en bâtiment.

Voir la fiche produit

Déroulement de la pose

1. Terrassement

Terrassement et mise en place d’un fond de forme régulier, recouvert d’un géotextile anti-contaminant.

2. Pose des blocs

Pose des blocs Nidaplast RA à joints croisés dans les deux directions (longitudinale et transversale).

3. Massif intermédiaire

Réalisation d’un massif intermédiaire de 30 cm en GNT, recouvert d’un géotextile avant la poursuite de la pose.

4. Second massif

Pose du second massif de blocs RA, puis d’une nouvelle couche de GNT et, selon la classe de trafic, d’une dalle béton de répartition assurant la portance du futur corps de chaussée.

Voir la pose en vidéo

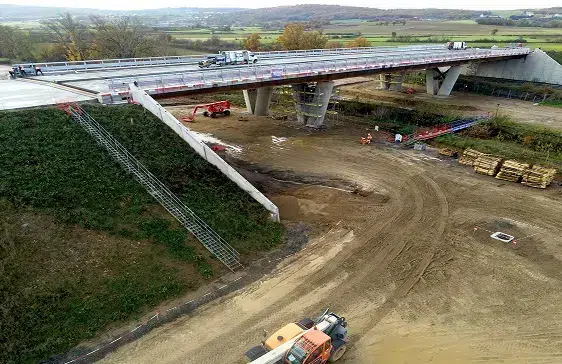

Résultats et bénéfices constatés

Réduction majeure des poussées latérales et verticales sur les culées du viaduc
Gestion optimale de l’eau : infiltration et drainage naturel par les alvéoles des blocs Nidaplast RA
Gain de temps considérable sur la mise en œuvre (pas de compactage) et solution légère, stable et manuportable
Amélioration de la pérennité de l’ouvrage d’art et limitation des tassements
