Gestion durable des eaux pluviales en milieu urbain
Découvrez comment les modules Nidaplast EP ont permis la création d’un bassin de rétention enterré performant pour un nouveau magasin LIDL à Vieux-Condé (Nord-59).
Une solution efficace pour maîtriser les eaux pluviales tout en répondant aux contraintes d’espace et de circulation en environnement urbain.
2022
année de réalisation
300 m3
capacité de stockage
300 kPa
résistance en compression
Contexte et enjeux du projet
Limiter le ruissellement, éviter les surcharges du réseau d’assainissement
Face à l’urbanisation croissante et à la réduction des surfaces perméables, la création d’un bassin de rétention enterré s’imposait pour récupérer les eaux pluviales ruisseland du parking et de la toiture du magasin LIDL.
Contraintes identifiées :
- Espace restreint à proximité d’une route
- Respect d’un délai de chantier court pour l’ouverture du magasin
Objectifs fixés par la maîtrise d’ouvrage
Le cahier des charges prévoyait la mise en place d’un bassin de rétention entièrement enterré, assurant :
- un stockage temporaire des eaux pluviales,
- un débit de fuite contrôlé vers le réseau,
- une solution durable compatible avec la loi ALUR
Solution mise en œuvre avec Nidaplast
Modules Nidaplast EP – structures alvéolaires de stockage d’eau
Les modules Nidaplast EP ont été retenus pour leur performance hydraulique, leur résistance mécanique élevée et leur facilité de mise en œuvre sur chantier.
Avantages dans ce contexte de réalisation :
✅ 95 % de vide utile : capacité de stockage maximale sous emprise réduite
✅Légèreté et maniabilité : installation rapide sans engins lourds
✅ Produit recyclable et fabriqué en France.
Caractéristiques techniques du produit posé
Dimensions des blocs alvéolaires :
2400 x 1200 mm.
Epaisseur des blocs :
520 mm.
Capacité de stockage :
≥ 95 %.
Matière :
Polypropylène 60 % recyclé - 100% recyclable
Poids d'un bloc :
53 kg
Hauteur de remblai maximale admissible :
2,3 m
Nidaplast EP
Les modules de stockage enterré des eaux pluviales nidaplast EP et nidaflow EP sont des blocs alvéolaires en polypropylène appartenant à la famille des SAUL (Structures Alvéolaires Ultra Légères).
Voir la fiche produitDéroulement de la pose
Pour toute réalisation d’ouvrage enterré, notre cellule « Etudes et dimensionnement » vous transmet les plans techniques et le calepinage adapté à votre projet.
1. Terrassement
Terrassement de la zone de rétention avec une zone d’accès sécurisée d’au moins 50 cm en périphérie de l’ouvrage pour que le geotextile recouvre bien les côtés.
2. Lit de pose
Création de l’enveloppe du bassin : il s’agit de nappe de geotextile de 300g/m2. Le geotextile enveloppera toute la structure. Sur le geotextile : mise en place d’un lit de pose constitué de graviers.
3. Réseau de diffusion
Les regards amont et aval sont reliés par un canal de diffusion externe : il s’agit d’un drain perforé sur les 2/3 tiers supérieurs qui permet de diffuser l’eau. Ce drain est installé dans un lit granulaire sous les blocs alvéolaires.
4. Pose des blocs
Pose des modules alvéolaires selon le plan de calepinage transmis par la cellule Etudes de Nidaplast. Pour ce chantier le bassin de rétention comprend 3 niveaux de blocs alvéolaires.
Il faut en moyenne compter 100 m3/ jour et par personne.
5. Ventilation et fermeture du bassin
Mise en place d’un système de ventilation sur la dernière couche supérieure des blocs, pour aider l’air à s’échapper de la structure et à l’eau de remplir les modules.
Les nappes de geotextile sont alors rabattues sur le dessus de la structure.
Le bassin est ensuite remblayé latéralement puis recouvert par le remblai supérieur qui est compacté par couches successives permettant la circulation d’engins sur la structure au fur et à mesure.

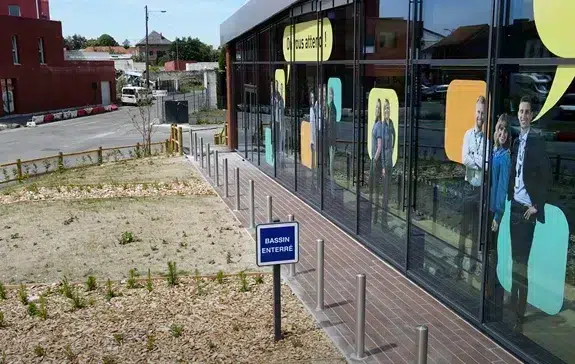

Résultats et bénéfices constatés
- Gestion optimale des eaux pluviales sans stagnation en surface
- Réduction du risque d’inondation et protection du réseau aval
- Solution invisible et enterrée
- Rapidité de pose et gain de temps sur le chantier
- Ouvrage durable et conforme aux exigences réglementaires
“Le système Nidaplast EP s’est imposé comme la meilleure solution pour allier performance hydraulique et rapidité de mise en œuvre. Une solution idéale pour les projets VRD en milieu urbain.”
— Hatim - Cellule Etudes et Dimensionnement Nidaplast —
