Lorsqu’un projet de parking perméable est étudié, l’attention se porte souvent sur le revêtement de surface.
Pourtant, la pérennité de l’ouvrage dépend avant tout de sa structure de fondation.
Une fondation mal dimensionnée peut entraîner des tassements différentiels, des déformations de surface, une perte de capacité d’infiltration ou encore une dégradation prématurée de l’aménagement.
Pour les bureaux d’études techniques, les ingénieurs VRD et les maîtres d’œuvre, la conception d’une fondation de parking perméable doit répondre à un double objectif :
- garantir la portance de l’ouvrage sur toute sa durée de vie ;
- assurer une gestion efficace des eaux pluviales au plus proche du point de chute.
Voici les principaux points à intégrer dès la phase de conception.
Étape 1 : Caractériser le sol support avant tout dimensionnement
Avant de définir l’épaisseur des différentes couches ou de sélectionner les matériaux de fondation, il est essentiel de caractériser précisément le terrain en place. En effet, la qualité du sol support influence directement la stabilité de l’ouvrage, sa capacité de drainage ainsi que son comportement sous trafic à long terme. Une étude géotechnique permet d’évaluer la nature des sols, leur sensibilité à l’eau, leur capacité portante et leur perméabilité naturelle. Ces données constituent la base du dimensionnement et représentent une étape incontournable pour garantir la performance et la durabilité d’un parking perméable.
Vérifier la capacité d'infiltration du terrain
L’infiltration naturelle constitue l’un des principes fondamentaux des aménagements perméables. La capacité d’absorption du terrain est généralement exprimée par le coefficient de perméabilité K, qui caractérise la vitesse à laquelle l’eau peut s’infiltrer dans le sol.
Au-delà de la seule perméabilité du sol, l’étude préalable doit également prendre en compte le contexte hydrogéologique du site. La profondeur de la nappe phréatique, la présence éventuelle d’horizons peu perméables ainsi que la topographie du terrain peuvent influencer les capacités d’infiltration et les choix de conception de la fondation. Ces paramètres permettent notamment de vérifier la faisabilité de l’infiltration à la source et d’anticiper d’éventuelles contraintes hydrauliques.
Selon les caractéristiques du site, plusieurs stratégies peuvent être envisagées : infiltration directe dans le sol support, infiltration progressive ou encore évacuation régulée vers un exutoire lorsque les conditions géotechniques l’exigent.
Cette analyse est particulièrement importante dans le contexte actuel de gestion durable des eaux pluviales et des objectifs fixés par la loi ALUR et la démarche de Zéro Artificialisation Nette (ZAN). Elle permet notamment de déterminer si le sol est capable d’absorber naturellement les volumes d’eau infiltrés ou si un dispositif complémentaire doit être prévu.
En pratique, lorsque la perméabilité du fond de forme est suffisante (K > 10⁻⁶ m/s), l’infiltration peut généralement s’effectuer directement dans le terrain naturel. En revanche, pour des sols moins perméables (K compris entre 10⁻⁷ et 10⁻¹¹ m/s), il est recommandé de prévoir un drain diffuseur afin de faciliter l’évacuation et la dispersion des eaux infiltrées dans la structure.
Les études d’infiltration sont généralement réalisées conformément aux recommandations de la norme NF EN ISO 22282-5 relative aux essais géotechniques de terrain pour la détermination de la perméabilité des sols.
Perméabilité K (m/s) comprise entre 10 et 10-6
Sans drain diffuseur
Perméabilité K (m/s) comprise entre 10-7 et 10-11
Avec drain diffuseur
Intégrer l'impluvium dès la conception du projet
La conception d’une fondation perméable ne doit pas se limiter à la seule surface de stationnement. Dans certains projets, l’ouvrage peut également recevoir les eaux pluviales provenant d’espaces adjacents tels que des voiries, des cheminements piétons ou d’autres surfaces imperméabilisées raccordées au système.
L’ensemble de ces surfaces constitue l’impluvium du projet, c’est-à-dire la zone dont les eaux de pluie convergent vers l’ouvrage perméable. Plus cet impluvium est important, plus les volumes d’eau susceptibles d’être infiltrés au travers de la fondation augmentent.
Cette donnée doit être prise en compte dès les études préalables afin de vérifier l’adéquation entre les capacités d’infiltration du sol, les performances hydrauliques attendues et les volumes d’eau à gérer. Une sous-estimation de l’impluvium peut conduire à une saturation ponctuelle de la structure lors d’événements pluvieux intenses et compromettre le bon fonctionnement de l’aménagement.
Étape 2 : Définir les objectifs de portance du projet
Le dimensionnement de la structure doit être adapté aux sollicitations réelles auxquelles le parking sera exposé tout au long de sa durée de vie. Les contraintes mécaniques diffèrent en effet selon la nature du trafic, qu’il s’agisse d’un stationnement de véhicules légers, d’un parking d’entreprise, d’une aire logistique, d’emplacements destinés aux véhicules utilitaires ou encore d’accès réservés aux engins de secours. Une mauvaise évaluation des charges d’exploitation peut entraîner des déformations prématurées de la structure et constitue l’une des principales causes de désordres sur les aménagements perméables.
À titre indicatif, les objectifs de portance mesurés par essai à la plaque peuvent varier selon les usages :
Type d'aménagement
Parking résidentiel ou tertiaire (véhicules légers)
Parking d'entreprise à fréquentation soutenue
Stationnement de véhicules utilitaires
Aire logistique ou trafic poids lourds
Voie engins de secours / voie pompier
Portance indicative (EV2)
≥ 50 MPa
≥ 60 à 80 MPa
≥ 80 à 120 MPa
≥ 120 MPa
≥ 120 à 150 MPa
Ces valeurs sont fournies à titre indicatif et doivent être confirmées par l’étude géotechnique ainsi que par les exigences propres au projet. Le dimensionnement définitif dépend notamment de la nature du sol support, des charges appliquées et de la structure retenue.

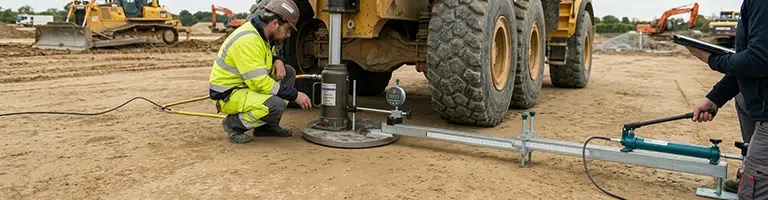

Comprendre les essais à la plaque et les modules EV1 / EV2
Avant la mise en œuvre des couches de fondation, la portance de la plateforme est généralement contrôlée à l’aide d’un essai à la plaque conformément aux méthodes utilisées en terrassement et voirie.
Le principe consiste à appliquer plusieurs cycles de chargement sur une plaque métallique circulaire reposant sur le sol, puis à mesurer les déformations engendrées. L’objectif est d’évaluer la capacité du terrain à supporter les charges futures sans tassements excessifs.
L’essai permet notamment de déterminer deux indicateurs :
- EV1, qui caractérise le comportement du sol lors du premier chargement ;
- EV2, mesuré lors du second chargement, qui traduit la portance effective de la plateforme après compactage.
Dans la pratique, le module EV2 est la valeur la plus utilisée pour valider la qualité d’une plateforme avant la réalisation des couches supérieures.
Le rapport EV2 / EV1 constitue également un indicateur précieux. Une valeur trop élevée peut révéler un compactage insuffisant ou un comportement hétérogène du terrain. À l’inverse, un rapport maîtrisé traduit généralement une plateforme correctement préparée.
Pour les projets de parkings perméables, ces contrôles permettent de vérifier que la structure support sera capable de reprendre les charges d’exploitation tout en conservant ses performances dans le temps.
Les contrôles de portance par essai à la plaque sont généralement réalisés conformément à la norme NF P 94-117-1, qui définit la méthode de détermination des modules de déformation EV1 et EV2 des plateformes. Ces essais permettent de vérifier l’adéquation entre la portance obtenue sur chantier et les hypothèses retenues lors du dimensionnement.
Étape 3 : concevoir une structure drainante et porteuse
La structure de fondation joue un double rôle : elle assure la transmission des charges vers le terrain naturel tout en participant à la gestion des eaux pluviales grâce à sa capacité de stockage et de drainage. Son dimensionnement doit ainsi concilier performance mécanique et efficacité hydraulique.
Le rôle de la couche de forme
La couche de forme constitue l’interface entre le terrain naturel et les couches de fondation.
Elle permet notamment :
- d’homogénéiser le support ;
- d’améliorer la portance ;
- de limiter les risques de tassements localisés ;
- de préparer la mise en œuvre des couches supérieures.
Selon la qualité du terrain rencontré, cette couche peut nécessiter des adaptations spécifiques définies par l’étude géotechnique.
Comment définir l'épaisseur de la fondation ?
Il n’existe pas d’épaisseur universelle applicable à tous les projets.
Le dimensionnement dépend notamment :
- de la portance du terrain naturel ;
- du trafic attendu ;
- des charges ponctuelles ;
Chaque projet doit faire l’objet d’une approche spécifique afin d’assurer la durabilité de l’ouvrage.
Le dimensionnement des couches de forme et de fondation peut s’appuyer sur les recommandations du Guide Technique LCPC-SETRA pour la réalisation des remblais et couches de forme ainsi que sur les méthodes de dimensionnement des structures de chaussées du Catalogue des structures types de chaussées neuves.
Adapter la fondation au revêtement final
Le dimensionnement de la fondation ne dépend pas uniquement des charges d’exploitation ou de la nature du sol support. Il doit également être cohérent avec le revêtement perméable retenu et les performances attendues de l’aménagement.
Dans le cas d’un parking à dominante minérale, la fondation a principalement pour fonction d’assurer la portance de l’ouvrage et le drainage des eaux pluviales. En revanche, les zones végétalisées imposent des contraintes complémentaires. La structure doit alors favoriser le développement des végétaux tout en conservant ses performances mécaniques et hydrauliques.
Les fondations destinées à recevoir des revêtements engazonnés ou paysagers peuvent ainsi intégrer des matériaux spécifiques, tels que des mélanges terre-pierre, capables d’assurer simultanément la circulation de l’eau, la stabilité de l’ouvrage et les conditions nécessaires à l’enracinement de la végétation.
Quelle que soit la solution retenue, les couches de fondation doivent être soigneusement nivelées et leur portance vérifiée avant la mise en œuvre du revêtement. Cette étape permet de garantir un comportement homogène de l’aménagement et de limiter les risques de tassements différenciés à long terme.

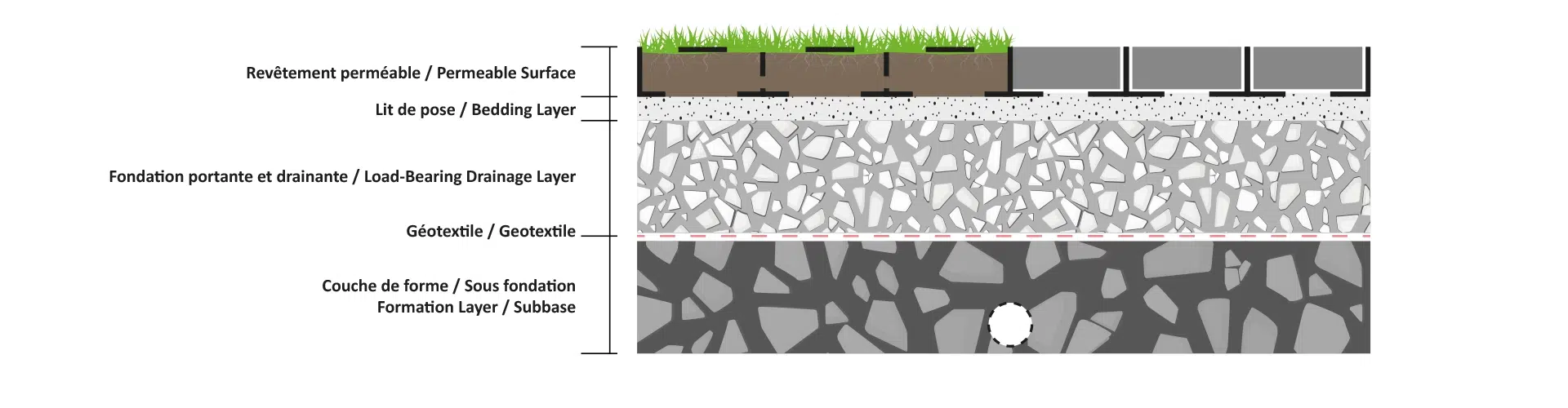

Figure 1 – Exemple de structure de fondation pour parking perméable. La composition et l’épaisseur des différentes couches doivent être adaptées aux caractéristiques du projet et validées par l’étude géotechnique.
Dalle PAV65
La dalle Pavés PAV65 de la gamme Ocity est spécialement conçue pour la pose de pavés 15 × 15 × 6 cm. Sa structure garantit un alignement parfait et une excellente tenue mécanique. Idéale pour les parkings, allées et zones carrossables, elle facilite la mise en œuvre de surfaces durables et perméables.
Voir la fiche produit
Dalle NGR65
La dalle Ocity permet de stabiliser les surfaces engazonnées tout en préservant la perméabilité du sol. Sa structure alvéolaire assure une excellente tenue mécanique et favorise une surface stable, carrossable, et un enracinement profond du gazon. Idéale pour les aménagements urbains, elle combine fonctionnalité, drainage et esthétique durable.
Voir la fiche produitLes erreurs les plus fréquentes lors de la conception
Même avec un revêtement performant, certaines erreurs de conception peuvent compromettre le fonctionnement global du parking.
Négliger la qualité du sol support
Un terrain insuffisamment caractérisé peut générer des tassements différenciés et des désordres structurels à moyen terme.
Sous-dimensionner la fondation
Réduire les épaisseurs pour des raisons économiques conduit souvent à une diminution de la durée de vie de l’ouvrage.
Utiliser des matériaux insuffisamment drainants
Une fondation dont les vides se colmatent rapidement perd progressivement sa capacité hydraulique. La sélection des matériaux constitue donc un élément essentiel du projet.
Confondre portance et compactage excessif
Un compactage excessif peut réduire la perméabilité de certaines couches et diminuer les performances d’infiltration recherchées. L’objectif consiste à trouver le bon équilibre entre stabilité mécanique et fonctionnement hydraulique.
Intégrer les enjeux réglementaires dès la phase de conception
Aujourd’hui, la conception des parkings ne se limite plus à la seule gestion du trafic. Les maîtres d’ouvrage doivent également répondre à des objectifs de maîtrise du ruissellement, de gestion des eaux pluviales à la source et de préservation des sols.
Dans cette logique, la loi ALUR a contribué à faire évoluer les pratiques d’aménagement en encourageant une gestion plus durable des eaux pluviales et une limitation de l’imperméabilisation des surfaces. Cette orientation a été renforcée ces dernières années par l’objectif national de Zéro Artificialisation Nette (ZAN), qui vise à réduire l’impact des nouveaux aménagements sur les sols naturels, agricoles et forestiers.
Les parkings perméables s’inscrivent pleinement dans cette démarche en favorisant l’infiltration naturelle des eaux de pluie et en limitant le recours aux réseaux d’évacuation traditionnels. Une structure de fondation correctement dimensionnée constitue ainsi un levier essentiel pour atteindre les objectifs hydrauliques et environnementaux fixés par les collectivités et les documents d’urbanisme locaux.
En résumé
La réussite d’un parking perméable commence bien avant la mise en œuvre du revêtement.
Une fondation performante repose sur quatre principes essentiels :
- caractériser précisément le sol support ;
- vérifier la portance par des essais adaptés ;
- dimensionner correctement les couches de fondation ;
- garantir le maintien des performances hydrauliques dans le temps.
Cette approche permet de concilier durabilité de l’ouvrage, gestion des eaux pluviales à la source et conformité aux exigences actuelles de l’aménagement durable.
Annexe technique – Glossaire
Termes
EV1
EV2
GNT
Fond de forme
Coefficient K
Impluvium
ZAN
ALUR
Définition
Module mesuré lors du premier chargement
Module mesuré lors du second chargement
Grave Non Traitée utilisée en fondation
Surface préparée avant réalisation de la structure
Perméabilité du sol exprimée en m/s
Surface totale de ruissellement gérée par l'ouvrage
Zéro Artificialisation Nette
Loi pour l'Accès au Logement et un Urbanisme Rénové
